⚡ Perbedaan MCB, ELCB, dan RCCB: Fungsi dan Kegunaannya

🔌 Listrik adalah salah satu kebutuhan utama dalam kehidupan modern. Namun, di balik kemudahan dan kenyamanannya, listrik juga menyimpan potensi bahaya jika tidak dikelola dengan baik. Oleh karena itu, penting untuk memahami berbagai perangkat pengaman listrik, terutama MCB, ELCB, dan RCCB.

Ketiga perangkat ini sering kali terdengar mirip dan dianggap sama oleh orang awam. Padahal, ketiganya memiliki fungsi dan cara kerja yang berbeda. Dalam artikel ini, kita akan membahas perbedaan MCB, ELCB, dan RCCB secara lengkap namun tetap mudah dipahami.

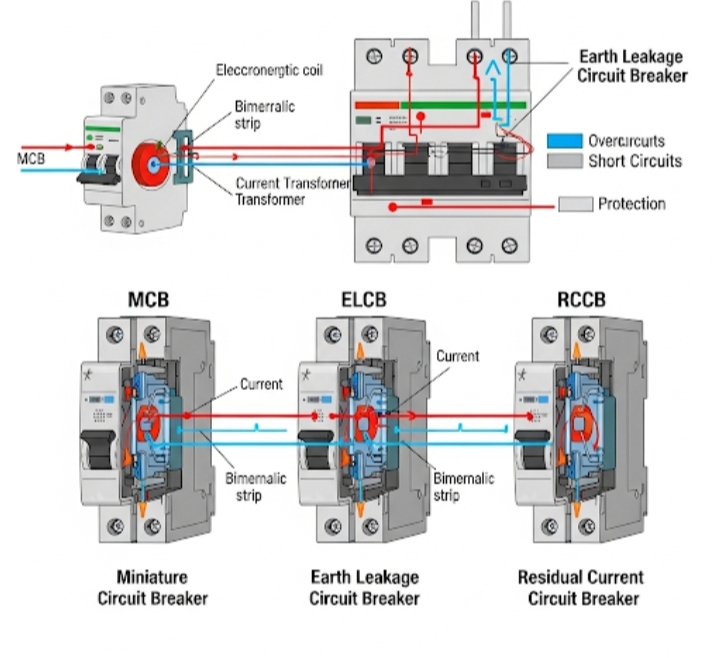

🔹 Apa itu MCB (Miniature Circuit Breaker)?

MCB (Miniature Circuit Breaker) adalah alat pengaman listrik yang berfungsi untuk memutus aliran listrik secara otomatis ketika terjadi kelebihan arus (overcurrent) atau hubungan pendek (short circuit).

🛠 Fungsi Utama MCB:

• Melindungi instalasi listrik dari kerusakan akibat kelebihan arus.
• Mencegah kebakaran yang bisa terjadi karena kabel terlalu panas.
• Melindungi peralatan listrik rumah tangga agar tidak rusak.

⚙ Cara Kerja MCB:

MCB bekerja seperti saklar otomatis. Saat arus listrik melebihi batas yang ditentukan (misalnya 10A atau 16A), MCB akan "trip" dan memutus aliran listrik.

🔍 Contoh penggunaan MCB: Setiap rumah biasanya memiliki MCB di dalam box panel listrik. Jika kamu mencolokkan terlalu banyak alat listrik secara bersamaan, MCB bisa langsung memutus listrik agar instalasi tidak rusak.

🔹 Apa itu ELCB (Earth Leakage Circuit Breaker)?

ELCB (Earth Leakage Circuit Breaker) adalah alat pengaman listrik yang berfungsi untuk memutus aliran listrik saat terdeteksi kebocoran arus ke tanah (earth leakage).

🌍 Fungsi Utama ELCB:

• Mencegah kebocoran arus listrik yang dapat menyebabkan sengatan listrik.
• Melindungi penghuni rumah dari risiko tersetrum.
• Melindungi instalasi dari kerusakan akibat arus bocor.

⚙ Cara Kerja ELCB:

ELCB akan memutus aliran listrik jika mendeteksi bahwa ada arus yang mengalir ke tanah (bukan ke jalur netral). Biasanya kebocoran ini terjadi karena kabel rusak atau peralatan yang sudah aus.

📌 Catatan Penting: ELCB hanya bekerja jika kebocoran arus mengalir ke tanah melalui jalur grounding. Jika grounding tidak baik, alat ini bisa tidak bekerja optimal.

🔹 Apa itu RCCB (Residual Current Circuit Breaker)?

RCCB (Residual Current Circuit Breaker) adalah perangkat yang memantau arus yang masuk dan keluar melalui kabel fase dan netral. Jika terjadi ketidakseimbangan, artinya ada arus bocor — dan RCCB akan memutuskan aliran listrik.

🧠 Fungsi Utama RCCB:

• Mendeteksi arus bocor meskipun tidak ada koneksi ke grounding.
• Lebih sensitif dan akurat dibandingkan ELCB.
• Mencegah kecelakaan karena sengatan listrik.

⚙ Cara Kerja RCCB:

RCCB menghitung arus yang masuk dan keluar dari sistem. Dalam sistem normal, arus masuk = arus keluar. Jika ada selisih (residual current), misalnya karena seseorang tersetrum dan arus mengalir ke tanah, RCCB akan langsung memutus aliran dalam waktu <0.1 detik.

✅ Keunggulan RCCB dibanding ELCB:

• Tidak tergantung grounding.
• Lebih cepat dan presisi.
• Aman untuk instalasi modern dengan banyak perangkat elektronik.

📊 Perbandingan Singkat MCB, ELCB, dan RCCB

Perangkat	Deteksi Masalah	Fungsi Utama	Grounding Diperlukan?
MCB	Kelebihan arus & hubung singkat	Lindungi instalasi dari arus lebih	❌ Tidak
ELCB	Kebocoran arus ke tanah	Lindungi dari tersetrum karena arus bocor	✅ Ya
RCCB	Perbedaan arus masuk & keluar	Lindungi manusia dari kejutan listrik	❌ Tidak

🎯 Kapan Harus Menggunakan Ketiganya?

Idealnya, MCB dan RCCB digunakan secara bersamaan di instalasi rumah atau bangunan modern. MCB melindungi dari overcurrent, sedangkan RCCB melindungi dari arus bocor yang bisa berbahaya bagi manusia.

👷 Contoh Instalasi: Gunakan MCB di setiap sirkuit (penerangan, stop kontak, dll). Tambahkan RCCB untuk perlindungan tambahan, terutama di kamar mandi, dapur, atau ruangan dengan kelembapan tinggi. ELCB masih banyak digunakan di bangunan lama, tapi sekarang sudah mulai digantikan oleh RCCB yang lebih presisi.

⚠️ Tips Keamanan Tambahan

• ✅ Periksa secara berkala panel listrik rumahmu.
• ✅ Jangan menggunakan perangkat listrik yang kabelnya rusak.
• ✅ Pastikan instalasi grounding rumahmu baik dan terhubung dengan benar.
• ✅ Gunakan jasa teknisi listrik profesional saat pemasangan atau perbaikan.

✨ Kesimpulan

Meskipun sekilas tampak serupa, MCB, ELCB, dan RCCB memiliki fungsi yang berbeda dan saling melengkapi. Memahami perbedaan dan kegunaannya bukan hanya penting bagi teknisi, tapi juga bagi setiap orang yang ingin rumahnya aman dari risiko bahaya listrik.

🔧 Jadi, apakah rumahmu sudah dilindungi dengan benar? Yuk cek panel listrikmu sekarang juga dan pastikan semua perangkat pengaman bekerja dengan baik!
